Keiltrieb

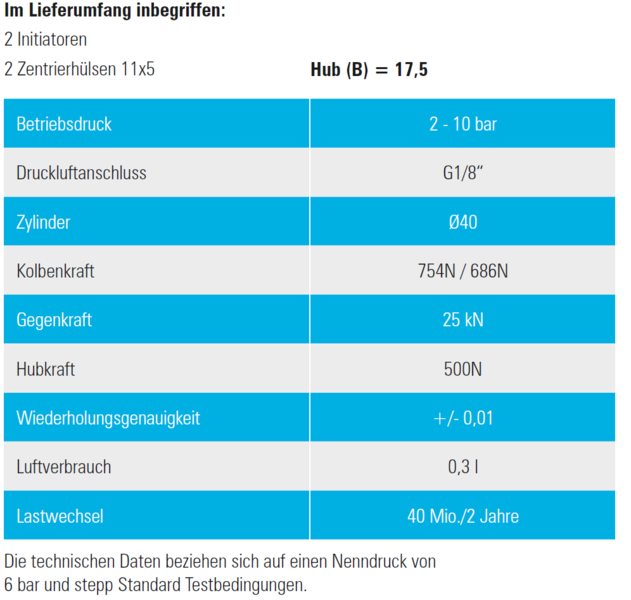

Der Keiltrieb (NS-100-ZB22) dient zur Kraftverstärkung und -unterstützung bei Montageprozessen mit hohen Kräften.
Weitere Informationen finden Sie im nachfolgenden Module-Katalog auf Seite 38.
Blätterkatalog Handlingmodule / Normbauelemente / Greifer / Beölungen / Keiltriebe
Der Produktkatalog Handlingmodule bietet eine genaue Auflistung unserer Handlingmodule und Konstruktionsteile.
Durchblättern HerunterladenKräfte gezielt umlenken mit dem Keiltrieb
Ein Keiltrieb dient dazu, eine lineare Bewegung eines Kolbens in eine oder zwei Richtungen umzulenken. Bei diesem Prozess lassen sich verschiedene Effekte erreichen:
- Umlenkung in beliebige Winkel
- Steigerung oder Abschwächung der Presskraft
- Kürzen oder Verlängern des Kraftwegs
Dies macht den Keiltrieb zu einer Low-Cost-Lösung, um einen Standard-Pneumatikzylinder an eine bestimmte Arbeitssituation einzupassen. Der Keiltrieb ist damit eine beliebte Komponente in der Prozessplanung.

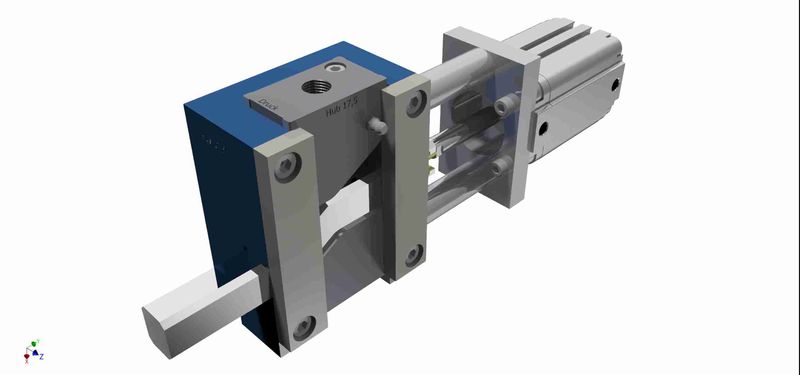

Aufbau vom Keiltrieb
Ein Keiltrieb besteht aus folgenden Komponenten:
- Pneumatikzylinder
- S-förmige Anschlussstange
- 2 Keile
- Gehäuse
- Anschlussgewinde
Der Pneumatikzylinder kann als Normteil geliefert werden. Über die Wirkung des Keiltriebs entscheidet allein die Formgebung der Anschlussstange und der Keile. Je flacher der Winkel zwischen Anschlussstange und Winkel ist, desto größer ist die Kraft und desto kleiner ist der Verfahrweg - und umgekehrt.
Einsatz vom Keiltrieb
Keiltriebe werden überall dort eingesetzt, wo mit wenigen Mitteln ein preiswertes Normteil, der Pneumatikzylinder, in eine individuelle Konfiguration eingepasst werden soll.
Übliche Anwendungen für Keiltriebe sind deshalb:
- Auswerfer von Kunststoff-Spritzgussanlagen
- Kraftunterstützung /aufnehmen
- Crimpen
- Greifer für Montageprozesse
- Leichte Press- und Stanzvorgänge
- Zuhalteprozesse
Das Greifen und das Platzieren (Pick and Place) von Bauteilen sollte nicht nur sicher, sondern auch sehr schnell gehen. Je schneller dieser Prozess vollendet wird, desto kürzer ist die Montagezeit. Das steigert wiederum die Produktivität der gesamten Anlage. Keiltriebe können hier einen wichtigen Beitrag leisten. Mit einem Press- oder Stanzwerkzeug ausgestattet, reicht die Kraft von Keiltrieben durchaus aus, um in Papier, Folie oder Dünnblech Markierungen oder Aussparungen einzubringen. Auch das Fügeverfahren Crimpen kann mit dem Keiltrieb stattfinden.
