Flexible Montageanlage für Ventil-Absperrklappen
Nenngrößen DN25 bis DN200

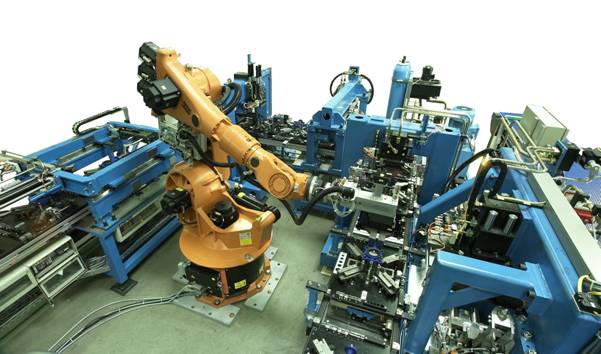

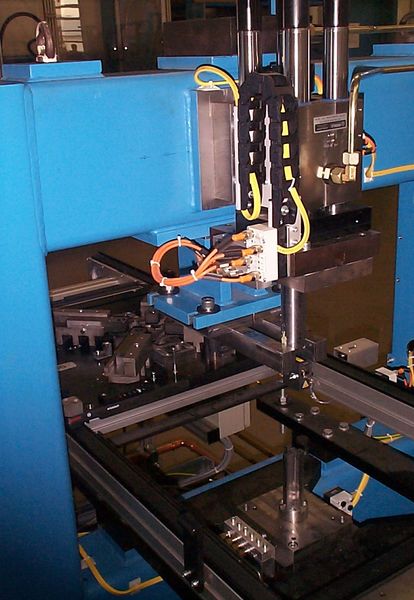

Anlagenbild
Die Anlage dient zur Montage von Ventil-Absperrklappen. Das Ventilgehäuse wird manuell in eine verfahrbare Montageaufnahme fixiert. Anschließend verfährt die Aufnahme in verschiedene Stationen, in der das Ventil montiert und geprüft wird.
- Lieferzeit: 32 W
- Taktzeit: 16 s
- Anwesenheitskontrollen
- Zuführung der Kleinteile
- Montagestation für Klappe
- Montagestation für DU-Buchse
- Einfügen der Welle ins Gehäuse mit Roboter
- Wellenmontage
- Einpressen des Kegelstiftes
- Kegelstift verbindet die Welle und die Klappe
- Dichtigkeitsprüfung
- Durchflussprüfung
- Endverschraubung
- Signieren
